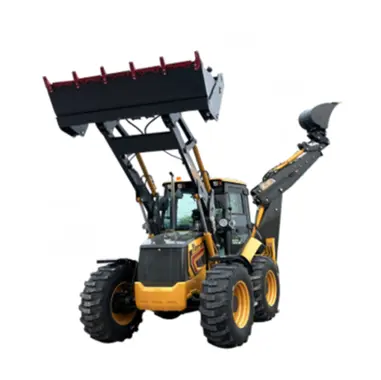

Modelo PM420
● Que es un retrocargador
El retrocargador es una máquina de construccion que integra en un solo equipo la función de carga frontal y la de excavación trasera. Su cucharón de carga delantero posee una gran capacidad para empujar, raspar, nivelar y cargar materiales; mientras que su brazo excavador trasero está diseñado específicamente para realizar trabajos de excavación de zanjas con precisión.
● Videos de retrocargador
-
● Especificaciones basicas del retrocargador
Peso operativo 7500KG Dimensiones de transporte Largo*Ancho*alto 7600X2260X2890mm Batalla 2250mm Altura libre al suelo 300mm Capacidad de cuchara 1.5m² Fuerza de excavación 38KN Capacidad de levantamiento 2800KG Altura de descarga de la cuchara 2800mm Alcance de descarga de la cuchara 1062mm Capacidad de balde posterior 0.3m Profundidad máxima de excavación 4100mm Angulo de giro de la cuchara 190 Esfuerzo de tiro máximo 39KN Motor Marca/modelo CUMMINS 74KW4BT3.9-C100 Tipo en linea, de cuatro tiempos, con inyección directa y refrigerado por agua Potencia nominal 74KW Motor opcional CUMMINS EURO3 75KW QSB3.9-C100 Sistema de dirección Angulo de giro ±36° Radio de giro minimo 6581mm Presión del sistema 12Mpa Puente motriz Marca FEICHENG YUNYU Tipo de transmisión (principal) Tipo de transmisión (principal) Doble reducción Tipo de reducción en la maza Reducción simple en la maza Sistema de dirección Angulo de giro 士36° Radio de giro minimo 6581mm Presión del sistema 12Mpa Puente motriz Marca Puente motriz Marca FEICHENG YUNYU Tipo de transmisión (principal) Doble reducción Tipo de reducción en la maza Reducción simple en la maza Carga nominal 4/18.5t Sistema de transmisión Convertidor de par Modelo YJ280 Tipo Monofasico,de tres elementos Tipo de refrigeración Relrigeración poraceitea circulación forzada Caja de cambios Tipo Cambio de potencia de ejes fijos Marchas 4velocidadeshaciaadelante,4velocidades haciaatrés Velocidad máxima 30Km/h Llanta Medida (F)14-17.5 delantera
(R) 19.5L-24 traseraPresión de las ruedas delanteras 0.22 Mpa Presión de las ruedas traseras 0.22 Mpa Freno de servicio Freno de disco con accionamiento aire-hidráulico De tipo externo Autoregulable Autocquilibrado Freno de estacionamiento y emergencia Accionamiento manual de los frenos Liberación de los frenos por fuerza manual Sistema hidráulico Presión hidráulica 22Mpa Fuerza de excavación de la cuchara 46.5KN Fuerza de arranque del cucharón 31KN Tiempo de elevación del cucharón 5.4S Tiempo de bajada de la cuchara 3.1S Tiempo de descarga del cuchara 2.0S Carga del contenedor (1*4OHQ) 2 Unidades
● Caracteristicas de retrocargador
1, Este retrocargador presenta un diseño compacto y maniobrable, ofrece elevación suave y nivelación automática, con un alto indicador de carga útil neta, lo que permite realizar operaciones de horquillado preciso.
2, El retrocargador está equipado con un sistema limitador de par, que satisface plenamente las demandas de condiciones de trabajo complejas y garantiza eficazmente la seguridad operativa.
3, El sistema de nivelación de horquillas incorpora tecnología de compensación automática de caudal, que mantiene automáticamente las horquillas niveladas durante la variación del alcance del brazo, asegurando estabilidad y seguridad en operaciones de elevación en altura.
4, El retrocargador cuenta con función de nivelación lateral del chasis, ofreciendo una gran adaptabilidad al terreno y cumpliendo con los requisitos de trabajo en diversas condiciones complejas.
5, Utiliza un sistema de tracción en las cuatro ruedas, compatible con múltiples modos de dirección: direccional en dos ruedas, en las cuatro ruedas y modo cangrejo, lo que le otorga una gran capacidad todoterreno para adaptarse a diferentes entornos de trabajo.
6, El retrocargador combina funciones de excavación/carga y de carga con brazo telescópico, pudiendo equiparse con diversos accesorios como martillo hidráulico, barrena para postes, etc., logrando así una máquina versátil y multifuncional.
7, Nuestro retrocargador está equipado con un avanzado sistema de interfaz hombre-máquina, y su sistema de instrumentación y alertas es completo en funciones, con una operación sencilla e intuitiva.
8, Usted puede optar por el sistema de frenos húmedos totalmente hidráulico, que ofrece un proceso de frenado suave y confiable, garantizando eficazmente la seguridad en la conducción.
9, Usted puede optar por la transmisión especial totalmente electro-controlada y el eje del vehículo, con un diseño compacto y alta eficiencia de transmisión.
10, Ofrecemos la opción de equipar una plataforma de trabajo elevada, cucharón y otros diversos accesorios, satisfaciendo integralmente sus necesidades de personalización.
● Como operar un retrocargador
I. Preparativos que debe realizar el operador de retrocargador antes de la operación:
1, Inspección alrededor de la máquina:
1) Verificar que los niveles de aceite de motor, aceite hidráulico, líquido refrigerante y combustible sean adecuados.
2) Revisar la presión de los neumáticos / tensión de las orugas, y comprobar que no haya grietas o daños en los componentes estructurales.
3) Chequear que todas las luces, la bocina, los retrovisores y las cámaras funcionen correctamente.
Limpiar barro, hielo, nieve y otros residuos de la máquina.
2, Inspección de la cabina:
1) Ajustar el asiento a una posición cómoda, asegurándose de que todos los mandos y pedales queden al alcance.
2) Abrocharse el cinturón de seguridad.
3) Familiarizarse con las funciones de los instrumentos e interruptores (como el tacómetro, indicador de temperatura del agua, indicador de temperatura del aceite hidráulico, luces de alarma de fallos).
3, Puesta en marcha y calentamiento:
1) Poner la transmisión en punto muerto (N) y colocar todas las palancas de control en posición neutral.
2) Insertar la llave y arrancar el motor. Dejarlo en ralentí durante 3-5 minutos para que el aceite hidráulico y el motor se calienten, especialmente en climas fríos.
3) Operar lentamente los distintos movimientos (brazo, cucharón, dirección, etc.) para verificar que no haya ruidos anormales o respuestas lentas, permitiendo que el sistema hidráulico circule.
● II. Pasos específicos de operación del retrocargador
A. Operación del extremo de carga (frontal)
1, Avance y posicionamiento: El operador conduce la máquina hasta la pila de material, manteniendo la base del cucharón paralela al suelo, a unos 20-30 cm de altura.
2, Penetración en la pila: Avanzar lentamente mientras se opera ligeramente hacia abajo la palanca del cucharón, para que el filo del cucharón penetre en el material. Utilizar la fuerza de tracción de la máquina y la fuerza de arranque del cucharón.
3, Cierre del cucharón y elevación: Después de la penetración, tirar de la palanca hacia atrás para "cerrar el cucharón" (volteo hacia atrás), llenándolo de material. Luego, tirar de la palanca del brazo hacia atrás para elevar el brazo a la altura deseada (ligeramente por encima del volquete o la pila de descarga).
4, Transporte y descarga: El operador conduce la máquina hacia el punto de descarga, manteniendo el cucharón estable. Una vez sobre el punto de descarga, empujar la palanca del cucharón hacia adelante para "descargar" (volteo hacia adelante), vaciando el material. Tras la descarga, bajar el brazo a la posición de transporte.
B. Operación del extremo de excavación (posterior)
1, Estacionamiento y estabilización: Estacione el retrocargador en un terreno firme y plano. Es obligatorio bajar los estabilizadores traseros (si están equipados) para aumentar la estabilidad y prevenir el vuelco.
2, Ajuste de postura: Siéntese en el asiento y gírese hacia la consola de operación de excavación trasera. Ajuste el asiento y los mandos para adaptarse a la postura de excavación.
3, Movimientos básicos de excavación (cuatro acciones principales):
1) Excavación con el brazo (o pluma): Utiliza principalmente el cilindro del brazo (pluma). Tire de la palanca del brazo hacia atrás para acercar el cucharón a la máquina. Es adecuado para excavaciones poco profundas y precisas.
2) Excavación con el balancín (o aguilón): Utiliza principalmente el cilindro del balancín (aguilón). Tire de la palanca del balancín hacia atrás para elevar todo el conjunto de excavación. Se usa para levantar material o perfilar superficies verticales.
3) Excavación con el cucharón: Utiliza el cilindro del cucharón. Tire de la palanca del cucharón hacia atrás para hacer que el cucharón gire hacia adentro cortando el suelo. A menudo se combina con acciones del brazo o balancín.
4) Giro: Utilice la palanca de giro para controlar la rotación izquierda/derecha de la plataforma superior, para descargar o ajustar la posición.
4, Operación combinada: La excavación real es una combinación fluida de 2 o 3 de las acciones anteriores. Por ejemplo, realizar simultáneamente la "retracción del brazo" y la "excavación con el cucharón" para cortar el suelo de manera eficiente.
5, Descarga y nivelación: Después de levantar el material, gire hacia el punto de descarga y opere la palanca del cucharón para abrirlo y descargar. También puede usar la parte posterior del cucharón para realizar una nivelación inicial del terreno.
Precauciones:
1, Durante la operación del retrocargador, el operador debe mantener un manejo estable, evitando comportamientos peligrosos como giros bruscos o frenadas repentinas.
2, Al cargar tierra, no debe acelerar a fondo e incrustar el cucharón a alta velocidad en el montículo. En su lugar, debe insertarlo a baja velocidad, colocando la base del cucharón paralela al suelo, luego bajar el brazo y avanzar progresivamente incrementando las revoluciones del motor.
3, Durante la excavación, no debe usarse una velocidad alta. Al bajar el brazo, no se debe frenar a mitad del movimiento. El giro debe ser suave y no debe usarse para golpear o compactar los lados de la zanja.
4, En las operaciones de carga, debe hacerse un uso racional del cucharón, evitando el vuelco o colisiones debido a un cucharón excesivamente cargado o elevado en altura.
5, Durante las operaciones de excavación, debe mantenerse una distancia segura de la zanja, para evitar resbalar dentro de ella o lesionar personal debido a una operación inadecuada. Durante la operación, debe prestarse atención al radio de giro para evitar golpear objetos o personas cercanas al girar con demasiada brusquedad.
6, Al iniciar el movimiento, se debe conducir lentamente y acelerar gradualmente para evitar vibraciones o sacudidas violentas de la máquina.
7, El camino de circulación debe ser llano; no se debe operar en terrenos con pendientes que excedan las especificadas. La distancia de transporte no debe ser excesiva.
8, Mientras el retrocargador está en movimiento, debe seleccionarse la marcha adecuada según las condiciones del camino. Está estrictamente prohibido realizar acciones de elevación, descenso o volteo del cucharón. Deben evitarse las altas velocidades y los giros bruscos para prevenir accidentes. Al bajar pendientes, no se debe deslizar en punto muerto.
